Ürün Adı:Sprinkler Somunlu Kelepçe - IEKSS
| Genel Özellikleri | ||||||||||
| Malzeme: Karbon çeliği. Standart Yüzey: Elektrogalvaniz çinko kaplama (8-10 Mikron). İstek üzerine daldirma galvaniz, PVC kaplamali veya boyali olarak da üretilir. Kullanim: Genlesme hareketleri fazla olmayan izolasyonsuz borularin tasinmasi ve sprinkler tesisatlarinda kullanim için tasarlanmistir. Borular yerlestirilirken düsey ayar yapmak mümkündür. Boruya yükseklik ayari yapilirken somunun tirtilli yüzeyi kavramayi kolaylastirmaktadir. Onaylar: Manufacturers' Standardization Society MSS SP-58 ve MSS SP-69 Tip 10 ile uyumludur. |
 |
|||||||||

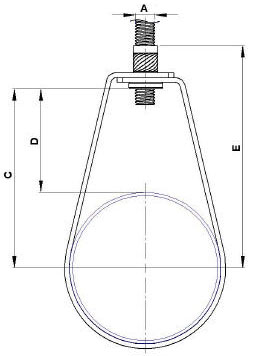

| Uygulama Şekli | |
 |
 |
| Code No | Code No For HDG | Code No For PVC | Size | Size of Steel | A | C | D | E | Max Recoom Load KN | Weight (per 100) Kg | |
| Inch | mm | ||||||||||
| IEKSS020 | IEKSS020H | IEKSS020P | 3/4" | (20) | 1.5x25 | M10 | 48,3 | 33,3 | 70,5 | 4 | 9,1 |
| IEKSS025 | IEKSS025H | IEKSS025P |
1" |
(25) | 1.5x25 | M10 | 57,3 | 39,3 | 79,5 | 4 | 8,9 |
| IEKSS032 | IEKSS032H | IEKSS032P | 1 1/4" | (32) | 1.5x25 | M10 | 64,3 | 41,3 | 86,5 | 4 | 10,2 |
| IEKSS040 | IEKSS040H | IEKSS040P | 1 1/2" | (40) | 1.5x25 | M10 | 69,3 | 43,3 | 91,5 | 4 | 10,8 |
| IEKSS050 | IEKSS050H | IEKSS050P | 2" | (50) | 1.5x25 | M10 | 77,3 | 44,3 | 99,5 | 4 | 12 |
| IEKSS065 | IEKSS065H | IEKSS065P | 2 1/2" | (65) | 2.5x25 | M10 | 92,3 | 53,3 | 114,5 | 6,6 | 21,2 |
| IEKSS080 | IEKSS080H | IEKSS080P | 3" | (80) | 2.5x25 | M10 | 109,3 | 63,3 | 131,5 | 6,6 | 25 |
| IEKSS100 | IEKSS100H | IEKSS100P | 4" | (100) | 2.5x25 | M10 | 135,3 | 77,3 | 157,5 | 6,6 | 29,6 |
| IEKSS125 | IEKSS125H | IEKSS125P | 5" | (125) | 3x25 | M12 | 165,8 | 94,8 | 188 | 7,8 | 43,6 |
| IEKSS150 | IEKSS150H | IEKSS150P | 6" | (150) | 3x25 | M12 | 186,8 | 101,8 | 209 | 7,8 | 49,2 |
| IEKSS200 | IEKSS200H | IEKSS200P | 8" | (200) | 3x40 | M16 | 251 | 140 | 283 | 12 | 104 |
| IEKSS250 | IEKSS250H | IEKSS250P | 10" | (250) | 3x40 | M16 | 346,5 | 209 | 378,5 | 12 | 130 |
